- 商品名稱：鐵路信號電纜
- 添加時間：2018-10-18 16:40:16
- 推薦度：
-
介紹：
本產品適用于額定電壓交流500V或直流1000V及以下傳輸鐵路信號
、音頻信號或自動信號裝置的
控制電路
，其中綜合護套
、鋁護套鐵路信號電纜具有一定的屏蔽性能，適宜于電氣化區段或其它有強
電干擾的地區敷設
。
1 使用特性
1.1 電纜的使用環境溫度為-40℃~+60℃
。
1.2 電纜導體長期工作溫度應不超過+70℃
。
1.3 電纜敷設環境溫度：聚氯乙烯外護套電纜應不低于0℃;聚乙烯外護套電纜應不低于-20℃
。
1.4 電纜的允許彎曲半徑：非鎧裝電纜應不小于電纜外徑的10倍
；鎧裝電纜應不小于電纜外徑的15倍
。
1.5 綜合護套鐵路信號電纜的理想屏蔽系數≤0.8
；鋁護套鐵路信號電纜的理想屏蔽系數≤0.3
2 型號
、名稱及規格
型號 名稱 敷設范圍 規格(芯)
PTYV 聚乙烯絕緣聚氯乙烯護套鐵路信號電纜 敷設在土壤
、槽
、管中，能承受一般的機械外力
。 4
、6、8
、9
、 12、14
、16
、19、21
、24
、28、30
、33
、37、42
、44
、48、52
、56
、61
PTYY 聚乙烯絕緣聚乙烯護套鐵路信號電纜
PTY22 聚乙烯絕緣鋼帶鎧裝聚氯乙烯外護套鐵路信號電纜 敷設在土壤、槽、管中
，能承受較大的機械外力
PTY23 聚乙烯絕緣鋼帶鎧裝聚乙烯外護套鐵路信號電纜
PTYA22 聚乙烯絕緣綜合護套鋼帶鎧裝聚氯乙烯外護套鐵路信號電纜
PTYA23 聚乙烯絕緣綜合護套鋼帶鎧裝聚乙烯外護套鐵路信號電纜
PTYL22 聚乙烯絕緣鋁護套鋼帶鎧裝聚氯乙烯外護套鐵路信號電纜
PTYL23 聚乙烯絕緣鋁護套鋼帶鎧裝聚乙烯外護套鐵路信號電纜
3

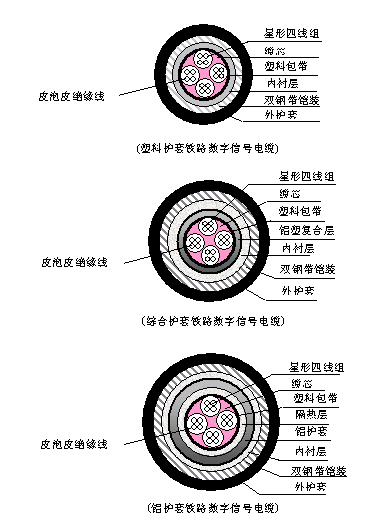

、產品截面結構示意圖
