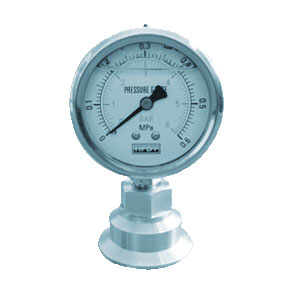

- 商品名稱：YPF膜片壓力表
- 添加時間：2018-10-08 15:23:55
- 推薦度：
-
介紹：
膜片壓力表適用于測量具有一定腐蝕性
、非凝固或非結晶的各種流體介質的壓力或負壓
。
耐腐蝕性能取決于膜片材料。
□結構原理
儀表由測量系統(包括法蘭接頭
、波紋膜片)
、傳動指示機構(包括連桿、齒輪傳動機構
、指針和度盤)和外殼(包括表殼和罩圈)等組成
。儀表外殼為防濺結構，具有較好的密性
，故能保護其內部機構免受污穢浸入
。
儀表的作用原理是基于彈性元件(測量系統上膜片)變形。在被測介質的壓力作用下
，迫使膜片產生相應的彈性變形---位移
，借助連桿組經傳動機構的傳動并予放大，由固定于齒輪上的指針逐將被測值在度盤上指示出來
。
□主要技術指示
準確度等級：2.5
使用環境溫度：-40～+70℃
；相對濕度不大于90%
溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.04%/℃
工作位置：垂直安裝
。
外殼防護等級：IP64
●標度范圍
、外形尺寸及重量
型號 | 標度范圍 | 承壓部
寸D1 | 表殼
外徑D | 重量kg |
YPF-100A | 0～0.6、0～0.1 、0～0.16 、0～0.25、0～0.4 0～0.6 、0～0.1 、0～1.6、0～2.5 、-0.1～0 -0.1～0.06 、-0.1～0.15、-0.1～0.3 、-0.1～0.5 -0.1～0.9 、-0.1～1.5、-0.1～2.4MPa | φ85 | φ100 | 1.6 |
YPF-100B
YPF-100B-F |
φ115 |
YPF-150A | φ85 | φ150 | 1.8 |
YPF-150B
YPF -150B-F |
φ115 |
YPF-100B
YPF-100B-F | | φ160 | φ100 | 2.9 |
YPF-150B
YPF-150B-F |
|
|
|
