- 商品名稱：SWP-LED數字顯示控制儀/光柱顯示控制儀
- 添加時間：2018-10-23 09:45:39
- 推薦度：
-
介紹：
SWP-LED系列數字顯示控制儀/光柱顯示控制儀采用微處理器進行控制運算，可對各種非線性輸入信號進行精度******的線性矯正測量
。
SWP-LED系列光柱顯示控制儀集數字儀表與模擬儀表于一體
，可對溫度、壓力
、液位
、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），使測量值的顯示更為清晰直觀
，并可選擇雙光柱顯示方式
。
一、 主要特點
采用輸入無跳線設置
，使每臺儀表僅通過簡單快捷的參數設置
，即可適配各種分度號。
二
、 儀表外形及接線圖（以下為基本配線
，特殊訂貨請參見隨機接線圖）

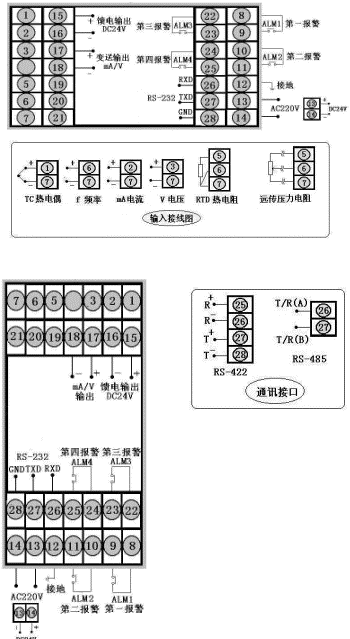

型號 | SWP-C803系列 | 接 線 圖 |
儀表外形 |
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g | |
型號 | SWP-T803系列（橫式） |
儀表外形 |
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g |
型號 | SWP-S803系列 |
儀表外形 |
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g |
型號 | SWP-T801系列（豎式） |
儀表外形 |
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g |

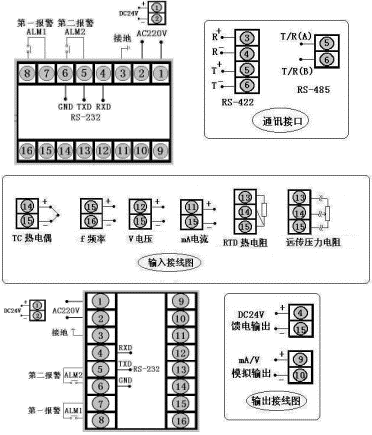

型號 | SWP-C401、C403系列（橫） | 接 線 圖 |
儀表外形 |
儀表尺寸:96×48×140mm
開孔尺寸:92×44mm
重 量:240g | |
型號 | |
儀表外形 |
儀表尺寸:48×96×140mm
開孔尺寸:44×92mm
重 量:240g |

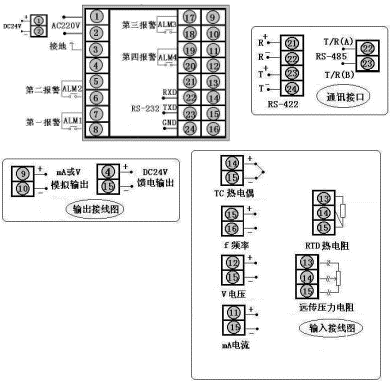

型號 | | 接 線 圖 |
儀表外形 |
儀表尺寸:96×96×140mm
開孔尺寸:92×92mm
重 量:400g
| |

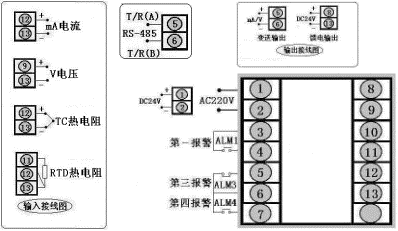

型號 | SWP-C701、C703系列 | 接 線 圖 |
儀表外形 |
儀表尺寸:72×72×110mm
開孔尺寸:68×68mm
重 量:240g
| |

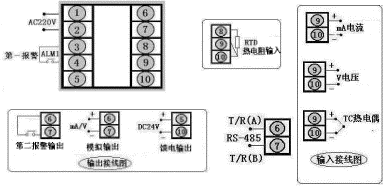

型號 | | 接 線 圖 |
儀表外形 |
儀表尺寸:48×48×110mm
開孔尺寸:44×44mm
重 量:180g
| |
三
、 SWP-LED系列數字顯示控制儀型譜表
型 號 | 代 碼 | 說 明 |
SWP - | □ □ □ □ － □ □－□□－□ □ －□ □ | 新系列 |
外形特征 | CS |
|
|
|
|
|
|
|
|
| 橫式顯示儀表豎式顯示儀表 |
外形尺寸 | 14789 |
|
|
|
|
|
|
|
| 48×48mm96×48mm（橫），48×96mm（豎）72×72mm160×80mm（橫） ，80×160mm（式）96×96mm |
控制作用 | 010304 |
|
|
|
|
|
|
| 測量顯示三位式控制四限控制或四限報警輸出 |
通訊方式 | □ |
|
|
|
|
|
| 參見"通訊方式" |
輸出方式 | □ |
|
|
|
|
| 參見"變送輸出方式" |
輸入類型 | □□ |
|
|
|
| 參見"輸入類型" |
y.i報警方式 | NHL |
|
|
| 無報警（可省略）上限控制/報警（四限控制/報警2H）下限控制/報警（四限控制/報警2L） |
第二報警方式 | NHL |
|
| 無報警（可省略）上限控制/報警（四限控制/報警2H）下限控制/報警（四限控制/報警2L） |
饋電輸出 | P |
| DC24V饋電輸出 |
供電方式 | WT | DC24V供電AC90～265V供電（開關電源）AC220V供電（線性電源 ，可省略） |
四、 SWP-LED系列光柱測量顯示控制儀型譜表
型 號 | 代 碼 | 說 明 |
SWP - | T □ □ □－□ □－□□- □ □ - □ □- □ |
|
外形尺寸 | 8 |
|
|
|
|
|
|
|
|
| |
控制作用 | 010304 |
|
|
|
|
|
|
|
| 測量顯示三位式控制四限控制或四限報警輸出 |
通訊方式 | □ |
|
|
|
|
|
|
| 參見"通訊方式" |
輸出方式 | □ |
|
|
|
|
|
| 參見"變送輸出方式" |
輸入類型 | □□ |
|
|
|
|
| 參見"輸入類型" |
y.i報警方式 | NHL |
|
|
|
| 無報警（可省略）上限控制/報警（四限控制/報警2H）下限控制/報警（四限控制/報警2L） |
第二報警方式 | NHL |
|
|
| 無報警（可省略）上限控制/報警（四限控制/報警2H）下限控制/報警（四限控制/報警2L） |
饋電輸出 | P |
|
| DC24V饋電輸出 |
供電方式 | WT |
| DC24V供電AC90～265V供電（開關電源）AC220V供電（線性電源 ，可省略） |
顯示方式 | X | 橫式顯示儀表豎式顯示儀表 |
★ 輸入類型
代碼 | 輸入類型 | 測 量 范 圍 | 代碼 | 輸入類型 | 測 量 范 圍 | 代碼 | 輸入類型 | 測 量 范 圍 |
01 | B | 400～1800 ℃ | 09 | Pt100.1 | -99.9～199.9℃ | 17 | 30～350Ω | -1999～99999 d |
02 | S | 0 ～1600 ℃ | 10 | Cu50 | -50.0～150.0 ℃ | 18 | 特 殊 規 格 | 用 戶 特 定 |
03 | K | 0 ～1300 ℃ | 11 | Cu100 | -50.0～150.0 ℃ | 19 | 4～20 mA開方 | -1999～99999 d |
04 | E | 0 ～1000 ℃ | 12 | 4～20 mA | -1999～99999 d | 20 | 0～10mA開方 | -1999～99999 d |
05 | T | -200～400 ℃ | 13 | 0～10 mA | -1999～99999 d | 21 | 1～ 5 V開方 | -1999～99999 d |
06 | J | 0 ～1200 ℃ | 14 | 1～5 V | -1999～99999 d | 22 | 0～5 V開方 | -1999～99999 d |
07 | Wre | 0 ～2300 ℃ | 15 | 0～5 V | -1999～99999 d | 23 | 可切換輸入 | 詳見下表 |
08 | Pt100 | -200～650 ℃ | 16 | 0～20 mA | -1999～99999 d | 24 | 頻率輸入 | 0～5kHz |
★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號
，可輸入分度號如下：
代碼 | 輸入類型 | 代碼 | 輸入類型 | 代碼 | 輸入類型 | 代碼 | 輸入類型 | 代碼 | 輸入類型 |
01 | B | 05 | T | 09 | Pt100.1 | 14 | 1～5 V | 18 | 1～ 5V開方 |
02 | S | 06 | J | 10 | Cu50 | 15 | 0～5 V | 19 | 0～5V開方 |
03 | K | 07 | WRe | 12 | 4～20 mA | 16 | 4～20 mA開方 |
|
|
04 | E | 08 | Pt100 | 13 | 0～10 mA | 17 | 0～10mA開方 |
|
|
★ 變送輸出方式
選型代碼 | 0 | 2 | 3 | 4 | 5 | 8 |
輸出方式 | 無輸出 | 4～20mA | 0～10mA | 1～5V | 0～5V | 特殊規格 |
★ 通訊方式
選型代碼 | 0 | 2 | 4 | 8 | 9 |
通訊方式 | 無通訊 | RS-232 | RS-422 | RS-485 | 特殊規格 |
★ 注1：C80系列為0.8英寸LED顯示
，C90
、S80、C70
、C40系列為0.56英寸LED顯示,C10系列為0.32英寸LED顯示
。
★ 注2：四限控制或四限報警輸出為四個繼電器控制輸出，用戶可自行修改內部參數以設定需要的控制或報警方式
。（四限控制/報警僅T.C80
、S80和C90系列提供，2H代表兩個上限控制/報警
，2L代表兩個下限控制/報警）
。
★ 同種分度號，選型代碼和儀表編程代碼不同
，在儀表設定時請注意
。
★ 注3：C70、C10無頻率信號輸入
。
★ 型號舉例：
SWP-C803-21-08－HL-T
測量顯示
，通訊方式為RS232,輸出方式為繼電器輸出，輸入類型為PT100,y.i報警為上限報警
，第二報警為下限報警
，AC90～260V供電。
