- 商品名稱：SWP-RP系列頻率/轉速表
- 添加時間：2018-10-23 14:11:10
- 推薦度：
-
介紹：
SWP系列智能頻率/轉速表適用各種頻率/轉速測量和控制
。
SWP系列智能頻率/轉速顯示控制儀集數字測量顯示和模擬顯示于一體，采用數碼LED顯示
，可顯示各種的頻率/ 轉速的實時值
。
一、 主要特點
１
、 高亮度LED數字顯示測量值
２
、 支持多機網絡通訊，通訊協議可任意自由設定
３
、 d.u特的全開放式用戶自設定界面
.零點和增益的設定
.輸出方式設定
.報警方式設定
４
、 設定參數斷電長久保留及參數密碼鎖定
５、 交直流開關電源供電方式
二
、接線圖

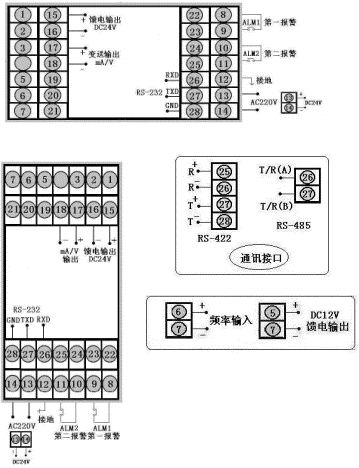

型號 | SWP-RP-C803系列 | 接 線 圖 |
儀表外形 |
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g
|  |
型號 | SWP-RP-C803系列 |
儀表外形 |
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
|

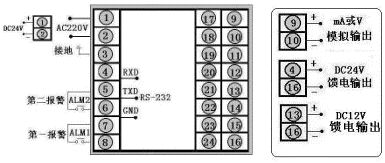

型號 | SWP-RP-C403系列（橫式） | 接 線 圖 |
儀表外形 |
儀表尺寸:48×96×140mm
開孔尺寸:45×92mm
重 量:240g
|  |
型號 | SWP-RP-C403系列（豎式） |
儀表外形 |
儀表尺寸:48×96×140mm
開孔尺寸:44×92mm
重 量:240g
|

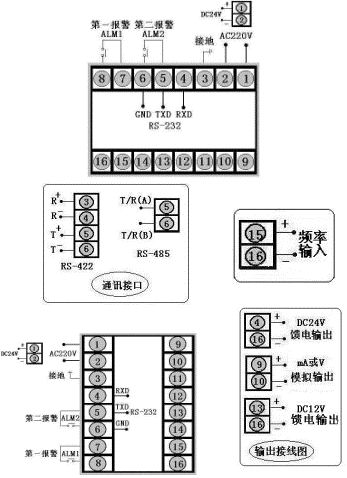

型號 | SWP-RP-C903系列 | 接 線 圖 |
儀表外形 |
儀表尺寸:72×72×112mm
開孔尺寸:68×68mm
重 量:240g
|  |
三
、SWP-RP系列頻率/轉速儀表型譜表
型 號 | 代 碼 | 說 明 |
SWP-RP- | □ □ □□ □ □ □ □ □ □ □ | SWP系列轉速表 |
外型特征 | CS |
|
|
|
|
|
|
|
|
| 橫式儀表豎式儀表 |
外形尺寸 | 489 |
|
|
|
|
|
|
|
| 96×48mm，48×96mm160×80mm ，80×160mm96×96mm |
控制作用 | 0103 |
|
|
|
|
|
|
| 測量顯示三位控制 |
通訊方式 | 0248 |
|
|
|
|
|
| 無通訊通訊協議為 RS-232通訊協議為 RS-422通訊協議為 RS-485 |
輸出方式 | 01234567 |
|
|
|
|
| 無控制輸出繼電器觸點電流 4～20mA電流 0～10mA電壓 1～5V電壓 0～5VSCR-過零觸發脈沖SSR-固態繼電器 |
輸入類型 | □ |
|
|
|
| A：集電極開路信號輸入（OC門）B：射極開路信號輸入（OE門）C：電平信號輸入D：開關量輸入/觸點信號（無源）E：電流型信號輸入 |
y.i報警方式 | NHL |
|
|
| 無報警（可省略）AL1上限報警AL1下限報警 |
第二報警方式 | NHL |
|
| 無報警（可省略）AL1上限報警AL1下限報警 |
顯示方式及饋電輸出 | N0.8P |
| 0.56 英寸 LED顯示（可省略）0.8 英寸 LED顯示DC 24V饋電輸出 |
供電方式 | WT | DC24V供電AC90～260V供電（開關電源）AC220V供電 |
★ 以上C
、E兩種輸入類型用戶訂貨時請?zhí)峁┹斎胄盘柕姆怠Ｈ珉娏餍盘栞斎霑r
，要提供輸入信號為低時是多少毫安
，輸入信號為高時是多少毫安。
注：轉速表在訂貨時請?zhí)峁┺D(zhuǎn)速傳感器的技術指標
。
