- 商品名稱：SWP-LCD-A/M手動操作器
- 添加時間：2018-10-23 14:48:57
- 推薦度：
-
介紹：
SWP-LCD-A/M系列手動操作器可接在各種調節器或計算機控制系統之后作備用儀表
，在系統試車或調節器失效時，可由本控制器替代進行手動操作
，以保證生產的安全。
一
、儀表特點
1
、能接受與系統同步的給定信號和反饋信號
，根據二者的偏差進行調節
，輸出相應的控制量
，并可取代小功率伺服放大器直接驅動閥門
。
2
、具備無擾動切換功能
。能實現自動至手動的無擾動平滑切換
；手動切換至自動時
，采用逼近法積算
，并帶切換限幅功能，實現手動至自動的無擾動平滑切換
。
3、可同時顯示輸入值和輸出百分比值
；指示報警和輸出狀態等
。
二、儀表外形及接線圖(以下為基本配線方式
，特殊訂貨請參見隨機接線圖)
型號 | SWP-LCD-A/M系列 | 接 線 圖 |
| 儀表外形 |
儀表尺寸:72×72×110mm
開孔尺寸:680×680mm
重 量:240g
| |
三、SWP-LCD-A/M系列手動操作器型譜表
型 號 | 代 碼 | 說 明 |
SWP -LCD | □/□ □□□ □ □□ □□- □ □- □ | 大屏幕帶背光液晶顯示儀表 |
儀表功能 | A/M |
|
|
|
|
|
|
|
| 手動操作器 |
外形尺寸 | 7 |
|
|
|
|
|
|
| 72×72 mm |
控制作用 | 35 |
|
|
|
|
|
| 手動/自動操作，無擾切換 |
輸出方式 | □ |
|
|
|
|
| 參見"輸出方式" |
PV輸入類型 | □□ |
|
|
|
| 參見"輸入類型" |
SV輸入類型 | □□ |
|
|
| 參見"輸入類型" |
y.i報警方式 | NHL |
|
| 無報警（可省略）上限報警下限報警 |
第二報警方式 | NHL |
| 無報警（可省略）上限報警下限報警 |
供電方式 | WT | DC24V供電AC90～265V供電（開關電源） |
★ 輸入類型
代碼 | 輸入類型 | 測 量 范 圍 | 代碼 | 輸入類型 | 測 量 范 圍 |
12 | 4～20 mA | -1999～9999 d | 14 | 1～5 V | -1999～9999 d |
13 | 0～10 mA | -1999～9999 d | 15 | 0～5 V | -1999～9999 d |
★ 注：不能切換輸入，訂貨時請確認型號
。
★ 輸出方式
代 碼 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 輸出方式 | 繼電器 | 4～20mA | 0～10mA | 1～5V | 0～5V | SCR輸出 | SSR輸出 | 特殊規格 | 閾位控制 |
SCR--可控硅過零觸發脈沖輸出 SSR--固態繼電器控制輸出
★ 注：選擇繼電器輸出正反轉，無報警輸出
。
★ 型號舉例：
①SWP-LCD-A/M735-01-12/14-N-W
輸出方式為繼電器正反轉輸出，PV輸入類型為4～20 mA
，SV輸入類型1～5 V
，DC24V供電。
②SWP-LCD-A/M735-02-14/12-HL-T
輸出方式為4～20mA輸出
，PV輸入類型為1～5 V，SV輸入類型4～20mA
，y.i報警為上限報警，第二報警為下限報警
，AC90～265V供電（開關電源）
。
3
、可接3路被測信號
，滿足溫度補償、壓力定值補償
、溫壓全補償?shù)姆e算要求。
二

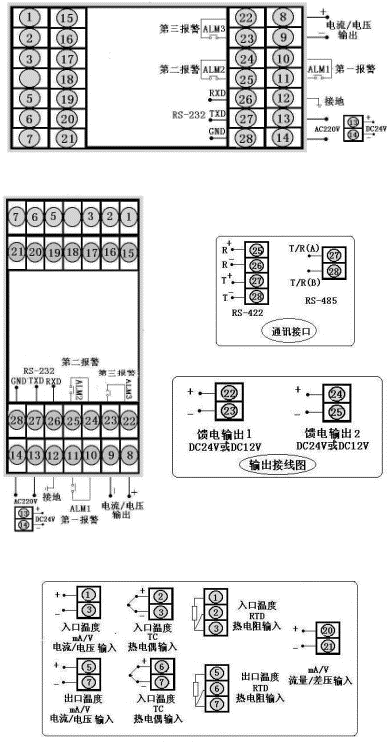

、儀表外形及接線圖（以下為基本配線
，特殊訂貨請參考隨機接線圖）

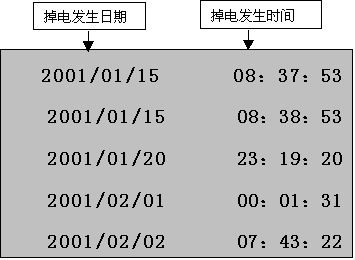

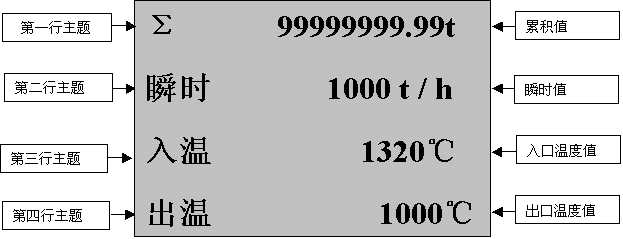

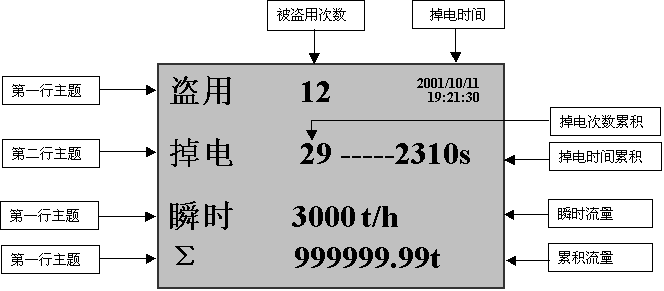

型號 | SWP-LCD-NLQ系列 | 接 線 圖 |
儀表 外形 |  儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g |  |
儀表 外形 |  儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g |
三、SWP-LCD-LQ儀表型譜表
型 號 | 代 碼 | 說 明 |
SWP -LCD-N | □□□□ □□-□ □- □ □ □- □ □ □-□□-□- □ | 新一代大屏幕帶背光液晶顯示儀表 |
儀表功能 | LQ |
|
|
|
|
|
|
|
|
|
|
|
|
| 不記錄 |
LQR |
|
|
|
|
|
|
|
|
|
|
|
|
| 記錄 |
外形尺寸 | 8 |
|
|
|
|
|
|
|
|
|
|
|
| 160×80mm（橫）80×160mm（豎） |
補償信號 | 12 |
|
|
|
|
|
|
|
|
|
|
| 單路熱量表 |
通訊方式 | □ |
|
|
|
|
|
|
|
|
|
| 參見"通訊方式" |
變送輸出 | □ |
|
|
|
|
|
|
|
|
| 參見"輸出方式" |
流量輸入類型 | □ |
|
|
|
|
|
|
|
| 參見"輸入類型" |
入口輸入類型 | □ |
|
|
|
|
|
|
| 參見"輸入類型" |
出口輸入類型 | □ |
|
|
|
|
|
| 參見"輸入類型" |
y.i報警方式 | □ |
|
|
|
|
| 參見"報警方式" |
第二報警方式 | □ |
|
|
|
| 參見"報警方式" |
第三報警方式 | □ |
|
|
| 參見"報警方式" |
饋電輸出 | P2P |
|
| DC24V饋電輸出2路DC24V饋電輸出 |
供電方式 | W |
| DC24V供電AC220V供電 |
外形特征 | S | 豎式顯示儀表橫式顯示儀表 |
★ 輸入類型
代碼 | 輸入類型 | 測 量 范 圍 | 代碼 | 輸入類型 | 測 量 范 圍 |
A | 4 ～ 20 mA | -1999～99999 d | S | S | 0 ～1600 ℃ |
B | 0 ～ 10 mA | -1999～99999 d | T | T | -200～400 ℃ |
C | 1 ～ 5 V | -1999～99999 d | U | J | 0 ～1200 ℃ |
D | 0 ～ 5 V | -1999～99999 d | V | CU50 | -50.0～150.0 ℃ |
M | 0 ～ 20 mA | -1999～99999 d | W | PT100.1 | -99.9～199.9℃ |
H | 4～20 mA開方 | -1999～99999 d | G | PT100 | -200～650 ℃ |
I | 0～10mA開方 | -1999～99999 d | O | 脈沖－集電極開路 | 0～5KHz |
J | 1～ 5 V開方 | -1999～99999 d | E | E | 0～1000 ℃ |
Q | 0 ～ 20 mA開方 | -1999～99999 d | K | K | 0～1300 ℃ |
F | 脈 沖 | 0～5KHz | R | 用 戶 特 定 | -1999～99999 d |
L | B | 400～1800 ℃ | N | 無補償輸入 |
|
★ 報警方式
選型代碼 | N | H | L |
報警方式 | 無位式控制或報警（可省略） | 位式上限控制或上限報警 | 位式下限控制或下限報警 |
★ 通訊方式
選型代碼 | 0 | 2 | 4 | 8 | 9 |
通訊方式 | 無通訊 | RS-232 | RS-422 | RS-485 | 特殊規格 |
★ 輸出方式
選型代碼 | 0 | 2 | 3 | 4 | 5 |
輸出方式 | 無輸出 | 4～20mA | 0～10mA | 1～5V | 0～5V |
★ 型號舉例：
①SWP-LCD-NLQ812-21-AAA-HL-P-W-S
不記錄
，單路熱量表，通訊方式為RS-232
，輸出方式為繼電器輸出
，差壓輸入類型為4～20 mA，入口輸入類型4～20 mA
，出口輸入類型4～20 mA
，y.i報警為上限報警
，第二報警為下限報警
，DC24V饋電輸出，DC24V供電,豎表
。
②SWP-LCD-NLQR812-81-ABC-LH-P
帶記錄，單路熱量表
，通訊方式為RS-485
，輸出方式為繼電器輸出，流量輸入類型為4～20 mA
，入口輸入類型0～10 mA
，出口輸入類型1～5V
，y.i報警為下限報警
，第二報警為上限報警，AC220V供電
，橫表
。
