，可與各種輸入/輸出的設備雙向通信，組成分級控制系統。

二

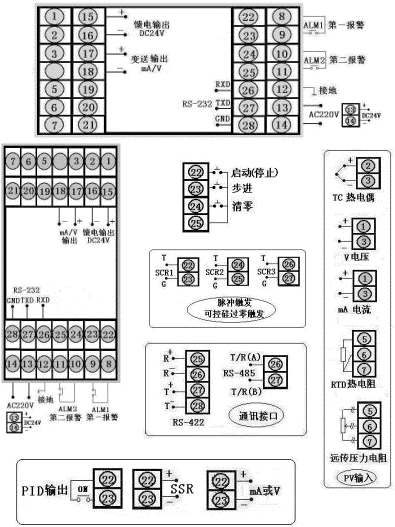

、儀表外形及接線圖：（以下為基本配線方式，特殊訂貨請參見隨機接線圖）



型號	SWP-LCD-M系列	接 線 圖
儀表 外形	儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重 量:400g
儀表 外形	儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重 量:400g

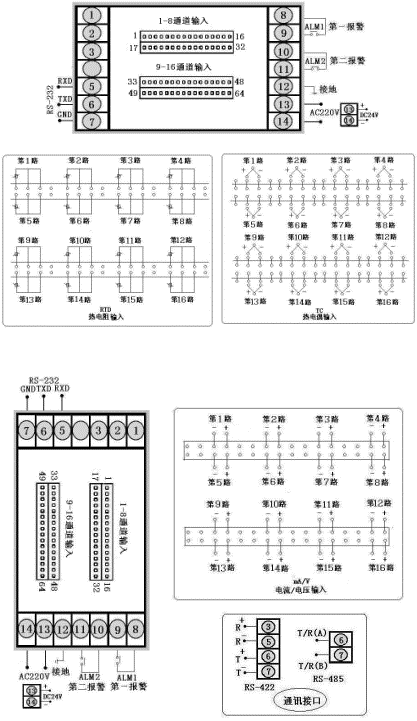

型號	SWP-MD808系列	接 線 圖
儀表 外形	儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重 量:400g
型號	SWP-MS808系列
儀表 外形	儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重 量:400g

三、SWP-LCD-M系列多通道巡檢測量控制儀型譜表

型 號

代 碼

說 明

SWP-LCD-

□ □ □□- □ □ - □□ - □ □- □ -□- □

大屏幕帶背光液晶顯示儀表

儀表功能

M

多通道巡回檢測儀表

外形尺寸

8

160×80mm（橫式） 80×160mm（豎式）

控制作用

□□

參見"控制作用"

通訊方式

□

參見"通訊方式"

輸出方式

□

參見"輸出方式"

輸入類型

□□

參見"輸入類型"

y.i報警方式

□

參見"報警方式"

第二報警方式

□

參見"報警方式"

報警記憶

K

帶報警保持功能（本頁注1）不帶報警保持功能

供電方式

WT

DC24V供電AC90～265V供電 （開關電源）AC220V供電

外形特征

S

豎式橫式

★　控制作用

選型代碼	06	07	08	09	14
控制作用	八路巡檢測量顯示	八路巡檢統一控制/報警輸出	八路巡檢分別控制/報警輸出	十六路巡檢測量顯示	十六路巡檢統一控制/報警輸出

★ 輸入類型

代碼	輸入類型	測 量 范 圍	代碼	輸入類型	測 量 范 圍	代碼	輸入類型	測 量 范 圍
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0 ℃	18	特 殊 規 格	用 戶 特 定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0 ℃	19	4～20 mA開方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA開方	-1999～99999 d
05	T	-200～400 ℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V開方	-1999～99999 d
06	J	0 ～1200 ℃	14	1～5 V	-1999～99999 d	22	0～5 V開方	-1999～99999 d
07	Wre	0 ～2300 ℃	15	0～5 V	-1999～99999 d	23	全可切換輸入
08	Pt100	-200～650 ℃	16	0～20 mA	-1999～99999 d

★ 報警方式

選型代碼	N	H	L
報警方式	無位式控制或報警（可省略）	位式上限控制或上限報警	位式下限控制或下限報警

★ 通訊方式

選型代碼	0	2	4	8	9
通訊方式	無通訊	RS-232	RS-422	RS-485	特殊規格

★ 輸出方式

選型代碼	0	1	2	3	4	5
輸出方式	無輸出	繼電器	4～20mA	0～10mA	1～5V	0～5V

注1：統一報警輸出：儀表所有通道共用一個（或兩個）報警輸出繼電器

。LCD儀表報警均為報警保持。報警保持功能：檢測當前通道超限即輸出報警并保持，直至所有通道均無超限方停止報警輸出。分別控制／報警輸出：即儀表各測量通道均有一個（或兩個）報警繼電器輸出報警信號，報警輸出互相d.u立或各通道均有一組相互d.u立的變送輸出信號。



★ 型號舉例：



①SWP-LCD-M814-21-08-HL-K-W-S



　　十六路巡檢統一控制/報警輸出

，通訊方式為RS-232，輸出方式為繼電器輸入，輸入類型為Pt100，y.i報警為上限報警，第二報警為下限報警，帶報警保持功能，DC24V供電，豎表。



②SWP-LCD-M808-81-10-L-H-K-T



　　八路巡檢分別控制/報警輸出

，通訊方式為RS-485，輸出方式為繼電器輸入，輸入類型為Cu50，y.i報警為下限報警，第二報警為上限報警，AC90～265V供電（開關電源），橫表。



二、 特殊技術參數

控制輸出方式	PWM輸出 ，可控硅觸發輸出 ，固態繼電器輸出，電壓/電流輸出
設定/顯示精度	+0.5% FS+1位數max 。設定值與顯示值匹配 ，無相對誤差
比例范圍	0.0%-100.0%（單位：0.1%）
積分（復位）時間	0-9,999s（單位：1s）
微分（比率）時間	0-9,999s（單位：1s）
控制周期	1-250s（單位：1s）
采樣周期	0.5s

三、儀表外形及接線圖(以下為基本配線
