SWP智能顯示儀表
SWPzhinengxianshiyibiao
undefined
  • 商品名稱：SWP-LCD-智能化64路巡檢儀
  • 添加時間：2018-10-23 16:17:30
  • 推薦度：
  •
介紹：

SWP-LCD-SSR-M智能化64路巡檢儀是一種智能化多功能二次儀表

，適合于對多輸入回路進行巡回檢測，報警控制及數據遠傳
。

一

、儀表特點

1、設計上吸納了當今電腦的結構思路

，硬件上采用內帶快閃存儲器的新型微處理器
，軟件上引入中文WINDOWS的框架思路。

2

、在人機操作與觀察界面上都對傳統的儀表做了挑戰性的改革，以中文菜單引導組態操作
，以集中或分頁畫面顯示各通道的測量及報警結果
，簡潔直觀地給人以"智能"的感受
。

3

、可接受多達64路******型或不******型被測輸入信號，根據用戶設定要求完成從信號采集
，數據顯示，報警狀態及數據傳送的全過程
。二
、儀表主要技術參數


輸入信號
模 擬 量熱 電 偶：標準熱電偶--K
、E
、B
、S
、J、T
、We等熱 電 阻：標準熱電阻--Pt100、Pt100.1
、Cu50
、Cu100　遠傳壓力電阻等電 流：0～10mA
、4～20mA電 壓：0～5V
、 1～5V
輸出信號
開關量輸出繼電器輸出--帶回差，觸點：AC 220V/3A DC 24V/6A（阻性負載）可控硅控制輸出--SCR（可控硅過零觸發脈沖）輸出
，400V/0.5A固態繼電器輸出--SSR（固態繼電器控制信號）輸出，6～9V/0.05A（電壓不可調）通訊輸出接口方式 --標準串行雙向通訊接口 RS-485 RS-232 RS-422等波特率 --300 pbs～28.8 kbps 儀表內部自由設定
特性
測量精度測量顯示精度：±0.2%FS±1字 或 0.5%FS±1字頻率轉換精度±1脈沖（LMS） 一般優于0.2％測量范圍-1999 ------ 99999字分 辨 率±1字顯示方式背光式大屏幕液晶（LCD）圖形顯示板顯示內容可由漢字，西文
，數字等組成。通過面板按鍵可完成畫面翻頁
，LCD畫面對比度/亮度調整等控制/報警報警畫面指示
，蜂鳴器提示，可選擇繼電器帶回差ON/OFF輸出參數設定中文菜單提示
，面板按鍵設定或上位機通過通訊口設定，設定參數密碼鎖定保護方式設定參數長久保存
，數據斷電保存
，內置 WATCHING DOG 電路打印控制直接配接各型串行打印機（如LQ-300K
，TPuP系列微打等）
，打印接口為RS-232打印精度同儀表精度
使用環境
環境溫度0～45℃相對濕度≤85RH 　　　　　避免強腐蝕氣體供電電壓AC90～260V--開關電源功 耗≤15W



三、儀表外形及接線圖

型號
SWP-LCD-SSR-M 64路系列
儀表外形

儀表尺寸:144×144×220mm 開孔尺寸:137×137mm 重 量:1000g

接

線

圖

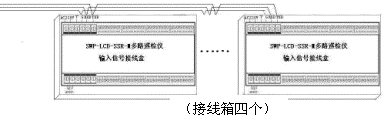

四

、儀表輸入箱接線圖


★　第１組中①②③④對應的輸入回路號為第1路；⑤⑥⑦⑧對應的輸入回路號為第2路

；

      第２組中①②③④對應的輸入回路號為第3路；以此類推

，z.ui后為第16路
。

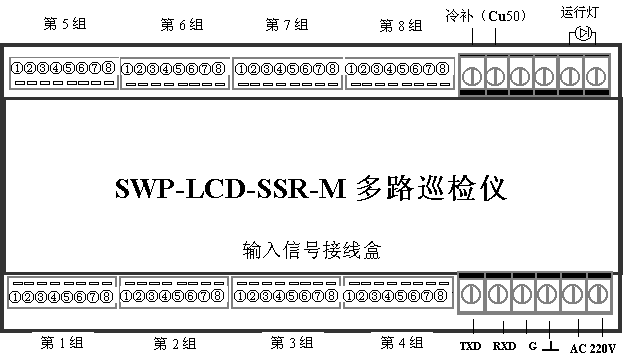

★　輸入信號接線圖

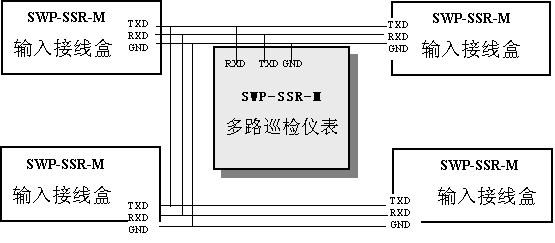

★　儀表與輸入盒的連接


★　每一接線盒z.ui多可接32路輸出信號

，每臺儀表主機z.ui多可接4個接線盒--128路輸出
。

五、SWP-LCD-SSR-M 64路巡檢儀型譜表



型 號
代 碼
說 明
SWP-LCD-SSR
　□　□ □□-　□　□ - □□ - □ □大屏幕帶背光液晶顯示儀表
儀表功能
M







多通道巡回檢測儀表
外形尺寸
8






144×144×220mm
輸入通道數
□□





參見"輸入通道數"
通訊方式
□




0:無通訊；2:RS-232
；8:RS-485
輸出方式
□



參見"輸出方式"
輸入類型
□□


參見"輸入類型"
報警點數
□

0-128
供電方式
T
220V供電

★ 輸入類型



代碼
輸入類型
測 量 范 圍
代碼
輸入類型
測 量 范 圍
代碼
輸入類型
測 量 范 圍
01
B
400～1800 ℃
09
Pt100.1
-99.9～199.9℃
17
30～350Ω
-1999～99999 d
02
S
0 ～1600 ℃
10
Cu50
-50.0～150.0 ℃
18
特 殊 規 格
用 戶 特 定
03
K
0 ～1300 ℃
11
Cu100
-50.0～150.0 ℃
19
4～20 mA開方
-1999～99999 d
04
E
0 ～1000 ℃
12
4～20 mA
-1999～99999 d
20
0～10mA開方
-1999～99999 d
05
T
-200～400 ℃
13
0～10 mA
-1999～99999 d
21
1～ 5 V開方
-1999～99999 d
06
J
0 ～1200 ℃
14
1～5 V
-1999～99999 d
22
0～5 V開方
-1999～99999 d
07
Wre
0 ～2300 ℃
15
0～5 V
-1999～99999 d
23
可切換輸入
詳見下表　
08
Pt100
-200～650 ℃
16
0～20 mA
-1999～99999 d



★ 全切換輸入分度號表











儀表編程代碼
輸入類型
儀表編程代碼
輸入類型
儀表編程代碼
輸入類型
儀表編程代碼
輸入類型
儀表編程代碼
輸入類型
01
B
05
T
09
Pt100.1
14
1～5 V
18
1～ 5 V開方
02
S
06
J
10
Cu50
15
0～5 V
19
0～5 V開方
03
K
07
WRe
12
4～20 mA
16
4～20mA開方


04
E
08
Pt100
13
0～10 mA
17
0～10mA開方


★　輸入通道數

選型代碼
16
32
48
64
控制作用
16路輸入
32路輸入
48路輸入
64路輸入

★ 輸出方式

選型代碼
0
1
2
3
4
報警方式
無繼電器輸出統一報警輸出分別上、下限報警輸出上限或下限報警輸出特殊規格（請注明）

注：特殊規格：　SSR――固態繼電器輸出　　　　SCR――可控硅過零觸發脈沖輸出

★ 型號舉例：

SWP-LCD-SSR-M816-22-09-16-T

16路輸入通道，通訊方式為RS－232

，輸出方式為分別上、下限報警輸出
，輸入類型為PT100.1
，報警輸出點數為16，供電方式為開關電源
。
