- 商品名稱：SWP-X100閃光報警控制器
- 添加時間：2018-10-23 16:37:11
- 推薦度：
-
介紹：
一、 儀表特點
1
、 可以方便拼裝成多回路報警系統
。
2、 半導體平面發光器件
，亮度高
、色柔和、功耗低
，并聯驅動
，工作壽命長，且燈屏更換方便。
3
、 單片機技術
，光電隔離，內置蜂鳴器
，整機抗干擾能力極強。
4
、 插入式電路板結構
，有繼電器結點輸出和電壓輸出等多種輸出方式便于維護和操作。
5
、 現場可任意選擇常開或常閉輸入方式
。
二、 儀表主要技術參數
輸入信號 | 無源接點開關量（常開或常閉）供音響使用的控制信號 ，高電平≥4V |
輸出信號 | 開關輸出 輸出一對無源常開觸點開關（報警時閉合）。觸點動作同步于報警音響。直流電平信號輸出 >4V無源開關量 （常開：報警時閉合） ，觸點容量3A/24VDC 、0.7A/110VAC |
技術指標 | 線路輸入電阻 ≥50Ω供電電源 DC24V±5％功 耗 報警時1.8W ，無報警時0.1W |
使用環境 | 相對溫度 -10 ～ 50℃相對濕度 ≤85％RH o 無結露、無腐蝕性氣體大氣壓力 86～106kPa |
三
、 儀表外形及安裝方式
儀表外形 |
儀表尺寸:80×40×100mm
開孔尺寸:66×35mm
重 量:240g
| |
安裝方式 | 該儀表可拼裝 ，亦可密集安裝 |

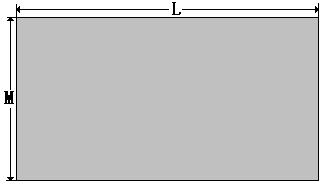

密集安裝的開孔尺寸 |
M＝（40.5×m）－10
L＝（80×n）－14
m：每列報警器的個數
n：每排報警器的個數
|

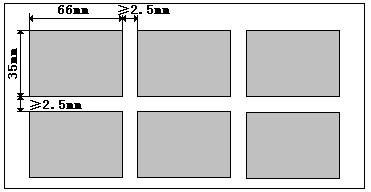

點陣式安裝的開孔尺寸 | |

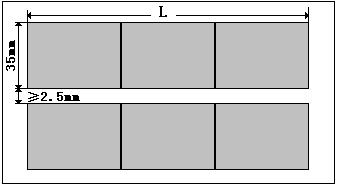

條列式安裝的開孔尺寸 |
L＝（80×n）－14
n：每排報警器的個數 |

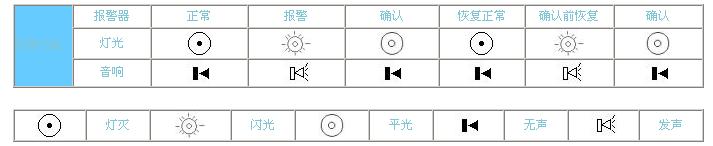

四、 儀表接線圖及報警功能
五
、 SWP系列閃光報警控制儀型譜表
型 號 | 代 碼 | 說 明 |
SWP - | □ □□□ □ □ □ |
|
儀表類型 | X |
|
|
|
| 閃光報警器 |
控制作用 | 101102 |
|
|
| 單點雙點 |
輸入方式 | JD |
|
| 無源接點信號輸入TTL電平信號輸入 |
報警方式 | NK |
| 無繼電器報警有繼電器報警 |
供電方式 | W | DC24V供電 |
★ 型號舉例：
SWP-X101－J-K-W
單點控制
，無源接點信號輸入，有繼電器報警
，DC24V供電
