介紹：
一
、特性 :
CA101 熱工信號校驗儀主要是為工業現場熱工儀表及系統的校驗維護而設計的，儀表提供完善而實用的功能
，操作簡單
。儀表采用單片機作為 CPU ，集z.ui新大規模數字轉換集成電路和大屏幕液晶顯示技術于一體
，具有輸出
、測量、手冊和 24VDC 配電功能
，且四項功能可同時工作
，同屏顯示輸出和測量值以及對應的 ITS-90 標準值（熱電阻和熱電偶）。并配備超大容量可充電電池
，攜帶方便
，能方便地完成工業現場熱工儀表（傳感器
、變送器、顯示儀表
、控制系統）的檢修
、校驗。其具有如下的使用特點：
■ 小巧
、便于攜帶和手持
。
■ 堅固、可靠
，背面的支撐架和掛鉤孔適合現場使用
。
■ 大顯示屏，測量
、輸出可同時顯示
。
■ 電壓、電流
、電阻的測量和電壓
、電流的輸出。
■ 8 種熱電偶（ K
、 E
、 T 、 J
、 S
、 R 、 N
、 B ）的測量和輸出
， 2 種熱電阻（ PT100 、 Cu50 ）的測量
。
■ 熱電偶
、熱電阻的測量輸出具有 ITS-90 ******標準毫伏、電阻值對應顯示
。
■ 電壓和電流測量可顯示百分比
。
■ 熱電偶測量、輸出具有自動或手動補償功能
。
■ 輸出值的輸入采用多種方式
。
■ 熱工寶典可實現電阻值與溫度值
、毫伏值與溫度值的快速互查
。
■ 內置大容量充電電池，充電一次可連續工作 5~7 小時（與工作狀況相關）
。
■ 大屏幕液晶帶背光顯示
，中文菜單操作
。
■ 按鍵聲音和背光可控制，并能才每次開機時保持上次z.ui后設置的狀態
。
二
、技術參數
2.1 直流信號輸入：
測 量 |
功 能 | 量 程 | 精 度 |
DCV | 0~35V | ± 0.1%FS |
DCmV | 0~100mV | ± 0.05%FS |
DCmA | 0~35mA | ± 0.05%FS |
RTD | 2 種 | ± 0.1%FS |
TC | K 、 T 、 E 、 J 、 N | ± 0.1%FS |
R 、 S 、 B | ± 0.2%FS |
F | 0.0~5000Hz | ± 0.2Hz |
2.2直流信號輸出
輸 出 |
功 能 | 量 程 | 精 度 |
DCV | 0~5V | ± 0.05%FS |
DCmV | 0~100mV | ± 0.05%FS |
DcmA | 0~24mA | ± 0.05%FS |
TC | K 、 T 、 E 、 J 、 N | ± 0.1%FS |
R 、 S 、 B | ± 0.2%FS |
Hz | 0~1000Hz | ± 1Hz |
0~5.00KHz | ± 0.02KHz |
2.3 性能指標： |
|
貯存溫度： -27~70 ℃ |
|
外形尺寸：" width="154" height="2"/> mm3 |
237 × 131(95) × 45 |
三、操作方式 |

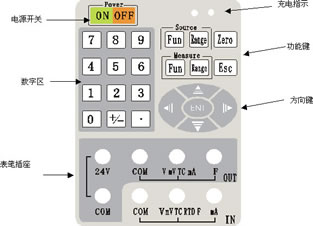

3.1 儀表面版 |
● 液晶顯示屏：顯示測量及輸出信號的相關信息
。
● 電源開關：按下電源 ON 開關
，接通電源。 OFF 關斷電源
。
● 鍵盤：
⑴ 數字區：直接輸入要輸出的量或查詢的值
。
⑵ ：主畫面和查詢畫面時設定光標位數值，參數設定時選擇要修改的參數項
。
⑶ ：設定光標位
。
⑷ ENT ：回車鍵，確定選定的項操作有效
⑸ ESC ：在主畫面時進入熱工寶典查詢
，參數設置時為退出參數設置畫面
。
⑹ FUN ：測量或輸出的類型切換。測量時由 DCV
、 DCmA
、 DCmV 、 RTD
、 TC
、 F 順序循環切換。
輸出時由 DCV
、 DCmA
、 DCmV 、 TC 順序循環切換
。
⑺ Range ：測量或輸出中的 RTD
、 TC 的類型范圍切換
。 RTD 由 Cu50 、 Pt100 順序切換
， TC 由 S
、 K 、 E
、 T
、
J、 B
、 R
、 N 順序切換。
⑻ Zero ：輸出值復位為 0
。
⑼ ON
、 OFF ：電源開關。按下 ON 2 秒鐘
，電源開關接通
。
● 輸入輸出端子
端子分為 OUT 區和 IN 區， OUT 區作為信號輸出用
， IN 區為信號測量用
。紅色的端子為正級，黑色的端子為負極
。

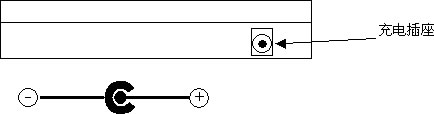

3.2 頂端面圖
當電池電量不足的時候（屏幕閃動或者按開機鍵無法開機）
，將充電器插在此孔充電。
3.3 測量和輸出操作

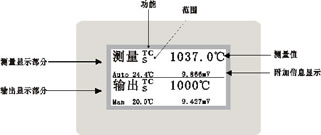

在該畫面下
，可以進行所有的儀表提供的輸出和測量信號的操作
。
這時可以測量電壓和輸出電壓，在附加信息欄里顯示當前測量或輸出值對應的 1~5V 的百分比
，當測量值或輸出值超 1~5V 的范圍時
，百分比不顯示。
按 Measure 中的 Fun 鍵可進行測量型號的切換
，型號按如下的順序循環切換（直流電壓—> 直流電流— > 直流毫伏— > 熱電阻— > 熱電偶— > 頻率— > 直流電壓）
，儀表中表示（ DCV — >DCmA — >DCmV — >RTD — >TC — >F — >DCV ）?div id="d48novz" class="flower left">
！ “?nbsp;Source 中的 Fun 鍵可進行輸出型號的切換
，型號按如下的順序循環切換（直流電壓— >直流電流— > 直流毫伏— > 熱電偶— > 頻率— > 直流電壓），儀表中表示（ DCV — >DCmA —>DCmV — >TC — >F — >DCV ）
。
改變輸出值可以通過兩種方式實現：
①通過左右方向鍵選擇光標的圖 1位置
，通過上下鍵修改該位的值；
②直接通過數字鍵盤區輸入數值，輸入完一位后光標自動向右移一位
，小數點位自動跳過
，到末尾自動跳到起始位（以下所有的數值輸入都可通過這兩種方式實現修改）
。
這時可以測量和輸出直流電流
，在附加信息欄里顯示當前測量或輸出值對應的 4~20mA 的百分比，當測量值或輸出值超 4~20mA 的
范圍時
，百分比不顯示
。
3.3 參數設置操作
在操作可以進行一些參數的查看和修改。
在主畫面時候按 ENT 鍵可進入?yún)?shù)設置畫面
，這時如果按 ESC 鍵即可退出參數設置畫面返回主畫面
。
參數設置畫面如下：
上下鍵選擇要修改參數，當選定某一個要修改參數后
，按 ENT 鍵進入?yún)?shù)值修改
，如下：
然后按照修改數值一樣的方法修改參數值，文字參數（如自動或者手動）的修改只能通過上下鍵選擇具體的值
。輸入正確的值后按
ENT鍵保存輸入的并返回參數項選擇畫面
，如按 ESC 鍵不保存返回。所有參數都設置完后按 ESC 鍵返回主畫面
。
3.3.1 通用參數設置
參數項 | 參數范圍 | 出廠默認值 | 說明 |
輸入補償 | 手動或自動 | 手動 | 測量熱電偶時冷端溫度補償方式 。手動表示補償溫度為下一參數所設的值，自動表示由儀表所測的環境溫度作為冷端補償 |
補償溫度 | 00.0 ℃ ~99.9 ℃ | 00.0 | 手動時熱電偶測量冷端補償溫度 。當輸入補償設為手動的時候 ，該參數作為熱電偶測量的冷端補償溫度 |
輸出補償 | 手動或自動 | 手動 | 熱電偶輸出時候的冷端補償溫度，使用同輸入補償 |
補償溫度 | 00.0 ℃ ~99.9 ℃ | 00.0 | 手動時熱電偶測量冷端補償溫度 ，使用同輸入補償溫度 |
對比度 | 0~4 | 02 | 顯示屏對比度 |
校對密碼 | 0000~9999 | 0000 | 校對參數修改密碼 |
3.3.2 二級參數設置 （ 非工程人員不得進入二級參數。否則
，將造成儀表測量錯誤
！ ）
在通用參數設置的校對密碼項輸入正確的密碼，按 Enter 鍵后
，用向下鍵即可往下移動到二級參數設置
。
修改密碼 | 0000~9999 | - | 修改校對密碼 |
DCV 零點 | -9999~+9999 | 0000 | DCV 顯示值偏移 |
DCV 比例 | 0.000~9.999 | 1.000 | DCV 顯示值縮放 |
DCmA 零點 | -9999~+9999 | 0000 | DCmA 顯示值偏移 |
DcmA 比例 | 0.000~9.999 | 1.000 | DCmA 顯示值縮放 |
DCmV 零點 | -9999~+9999 | 0000 | DCmV 顯示值偏移 |
DCmV 比例 | 0.000~9.999 | 1.000 | DCmV 顯示值縮放 |
RTD1 零點 | -9999~+9999 | 0000 | RTD1 顯示值偏移 (Cu50) |
RTD1 比例 | 0.000~9.999 | 1.000 | RTD1 顯示值縮放 (Cu50) |
RTD2 零點 | -9999~+9999 | 0000 | RTD2 顯示值偏移 (Pt100) |
RTD2 比例 | 0.000~9.999 | 1.000 | RTD2 顯示值縮放 (Pt100) |
TC-S 零點 | -9999~+9999 | 0000 | 顯示值偏移 (S 型熱電偶 ) |
TC-S 比例 | 0.000~9.999 | 1.000 | 顯示值縮放 (S 型熱電偶 ) |
TC-K 零點 | -9999~+9999 | 0000 | 顯示值偏移 (K 型熱電偶 ) |
TC-K 比例 | 0.000~9.999 | 1.000 | 顯示值縮放 (K 型熱電偶 ) |
TC-E 零點 | -9999~+9999 | 0000 | 顯示值偏移 (E 型熱電偶 ) |
TC-E 比例 | 0.000~9.999 | 1.000 | 顯示值縮放 (E 型熱電偶 ) |
TC-T 零點 | -9999~+9999 | 0000 | 顯示值偏移 (T 型熱電偶 ) |
TC-T 比例 | 0.000~9.999 | 1.000 | 顯示值縮放 (T 型熱電偶 ) |
TC-J 零點 | -9999~+9999 | 0000 | 顯示值偏移 (J 型熱電偶 ) |
TC-J 比例 | 0.000~9.999 | 1.000 | 顯示值縮放 (J 型熱電偶 ) |
TC-B 零點 | -9999~+9999 | 0000 | 顯示值偏移 (B 型熱電偶 ) |
TC-B 比例 | 0.000~9.999 | 1.000 | 顯示值縮放 (B 型熱電偶 ) |
TC-R 零點 | -9999~+9999 | 0000 | 顯示值偏移 (R 型熱電偶 ) |
TC-R 比例 | 0.000~9.999 | 1.000 | 顯示值縮放 (R 型熱電偶 ) |
TC-N 零點 | -9999~+9999 | 0000 | 顯示值偏移 (N 型熱電偶 ) |
TC-N 比例 | 0.000~9.999 | 1.000 | 顯示值縮放 (N 型熱電偶 ) |
3.3 熱工寶典操作
使用該操作可以查詢熱電偶和熱電阻的毫伏數或電阻值與溫度的對應關系。
在主畫面下
，按 ESC 鍵即進入熱工寶典查詢畫面
。如下：
上下鍵選擇是熱電阻還是熱電偶，左右鍵選擇型號
，然后按 ENT 鍵
，進入查詢方式選擇畫面：
選擇是通過溫度查詢電偶的毫伏值或電阻值
，還是通過電偶的毫伏值或電阻值查詢溫度值。按 ENT 確認后進入查詢畫面：
輸入溫度值或毫伏數或電阻值
，可以在z.ui下一欄看到所要查詢的值
。按 ESC 鍵可以一級一級的往上退出該畫面，進入主畫面
。
3.4 充電
當電池電量耗盡的時候（屏幕閃動或者按開機鍵無法開機）
，把充電器由此口插入進行充電，充電時候可同時進行測量或者輸出
，
當在充電的時候
，綠燈閃爍，紅燈亮時候
，表示已經充滿
。
3.5 按鍵聲音和背光控制
在主畫面時候，同時按下小數點鍵和右方向鍵
，可以在有無背光之間切換
。
在主畫面時候，同時按下小數點鍵和左方向鍵
，可以在有無按鍵聲音之間切換
。
關機后能保持上次設定的狀態。
四
、注意事項
● 測試和輸出時
，端子接線須與操作一致。比如：在輸出端子上接測量電壓
，在電流端子上測量電壓
，都有可能損壞儀表。
● 確認每檔量程范圍
，不能過量程使用
。
● 儀表在有足夠光強處，不要使用背光
，這樣可以延長電池使用時間
。
● 當儀表從室內拿到現場并采用自動溫度補償方式，溫差較大時
，應把儀表在現場適應 5 分鐘
，使儀表內藏的溫度傳感器的溫度和環
境溫度一致，從而準確測量出環境溫度值
。
● 輸出熱電偶信號時
，設定溫度應大于等于補償?shù)臏囟龋馆敵龅暮练盘枮檎怠?/p>
